一、概述
干式鐵芯啟動電抗器是啟動交流異步電動機時，經常用到的一種電氣設備。大型交流異步電動機在額定電壓下啟動時，初始電流很大，往往超過額定電流的很多倍，為了降低啟動電流，通常采用降低電壓的方法來啟動交流異步電動機，常用的降壓方式是采用啟動電抗器，使用起動電抗器和電動機串聯，增加電機起動回路的等效阻抗，從而減小起動電流，減小對電網的影響。交流電動機的起動過程很短(一般數秒鐘至二分鐘)，起動后就將降壓起動用電抗器或自耦變壓器切除。本產品是根據6kV或10kV高壓異步電動機的起動特性設計的啟動電抗器，適用范圍220KW-1400KW。也可根據用戶具體電動機的型號及要求設計各種啟動電抗器。
二、結構特點
1、線圈采用真空澆注，選用環氧樹脂，線圈表面光滑，無裂紋、氣泡和空穴，產品優良的電氣性能和機械特性。
2、線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小運行時的震動。
3、空氣自冷，可短時間內多次直接起動。
4、鐵芯均為三柱心式結構，心柱截面均為多級圓形，心柱由若干氣隙及硅鋼片迭積的鐵餅組成用環氧樹脂澆注，多根不銹鋼拉螺桿拉緊，并且鐵芯整體浸漆，使產品的噪聲進一步降低。
5、電抗器外形尺寸參考標準柜體尺寸設計，體積小、安裝方便，產品阻燃、三防（即防鹽霧、防潮濕、防霉菌），可在各種環境下安裝使用。
三、執行標準
GB/T10229-1988《電抗器》
IEC289-1987《電抗器》
GBl094.3-2003 《第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙》

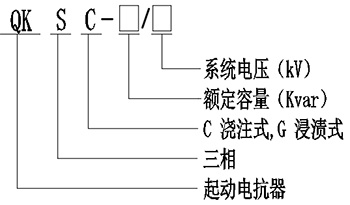

四、型號說明
五、使用環境條件
1.海拔高度不超過1000米；
2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；
3.周圍無有害氣體，無易燃易爆物品；
4.周圍環境應有良好的通風條件。
六、性能參數
QKSC型 6kV系列啟動電抗器技術數據表
型號
電抗器額定容量(Kvar)
電動機功率(KW)
外 形 尺 寸 (mm)
L
W
H
A
E
QKSC-400/6
400
220
920
350
910
640
280
QKSC-450/6
450
250
920
350
910
640
280
QKSC-500/6
500
280
920
350
910
640
280
QKSC-550/6
550
315
950
350
940
660
280
QKSC-630/6
630
355
980
350
970
680
280
QKSC-700/6
700
400
990
400
980
690
255
QKSC-800/6
800
450
990
400
980
690
320
QKSC-850/6
850
500
1010
400
1000
700
320
QKSC-1000/6
1000
560
1010
400
1000
700
320
QKSC-1100/6
1100
630
1030
400
1020
710
320
QKSC-1250/6
1250
710
1050
400
1255
730
320
QKSC-1400/6
1400
800
1070
400
1060
740
320
QKSC-1600/6
1600
900
1070
400
1350
740
320
QKSC-1900/6
1900
1000
1220
450
1210
770
360
QKSC-2100/6
2100
1120
1230
450
1520
780
280
QKSC-2300/6
2300
1250
1260
450
1525
800
360
QKSC-2600/6
2600
1400
1280
450
1270
810
360
QKSC型 10kV系列啟動電抗器技術數據表
|
型號 |
電抗器額定容量(Kvar) |
電動機功率(KW) |
外 形 尺 寸 (mm) |
||||
|
L |
W |
H |
A |
E |
|||
|
QKSC-400/10 |
400 |
220 |
1000 |
350 |
1035 |
700 |
280 |
|
QKSC-450/10 |
450 |
250 |
1000 |
350 |
1095 |
700 |
280 |
|
QKSC-500/10 |
500 |
280 |
1010 |
350 |
1100 |
710 |
280 |
|
QKSC-550/10 |
550 |
315 |
1040 |
350 |
1130 |
730 |
280 |
|
QKSC-630/10 |
630 |
355 |
1060 |
350 |
1140 |
740 |
280 |
|
QKSC-700/10 |
700 |
400 |
1070 |
400 |
1145 |
750 |
255 |
|
QKSC-800/10 |
800 |
450 |
1070 |
400 |
1180 |
750 |
320 |
|
QKSC-850/10 |
850 |
500 |
1090 |
400 |
1190 |
760 |
320 |
|
QKSC-1000/10 |
1000 |
560 |
1120 |
400 |
1195 |
780 |
320 |
|
QKSC-1100/10 |
1100 |
630 |
1130 |
400 |
1210 |
790 |
320 |
|
QKSC-1250/10 |
1250 |
710 |
1150 |
400 |
1250 |
800 |
320 |
|
QKSC-1400/10 |
1400 |
800 |
1180 |
400 |
1260 |
820 |
320 |
|
QKSC-1600/10 |
1600 |
900 |
1180 |
400 |
1515 |
820 |
320 |
|
QKSC-1900/10 |
1900 |
1000 |
1310 |
450 |
1550 |
830 |
360 |
|
QKSC-2100/10 |
2100 |
1120 |
1320 |
450 |
1565 |
840 |
360 |
|
QKSC-2300/10 |
2300 |
1250 |
1340 |
450 |
1590 |
850 |
360 |
|
QKSC-2600/10 |
2600 |
1400 |
1370 |
450 |
1585 |
860 |
360 |
